施工现场放线是怎么操作的？

关注：116 发布时间：2022-05-06 18:09:03

导语本文整理了施工现场放线是怎么操作的？经验知识，帮助您全面了解，小白也能成为高手，跟随小编一起来看一看吧！

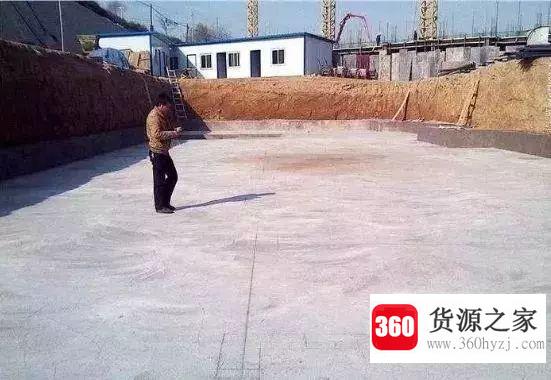

施工放线现场作业有多种放线方法；一般分为龙门板定位尺的测量放线和测量放线两部分。前者根据图纸上已知的控制点或现场确定的控制点，在待放样建筑物的基础周围一定距离处堆置龙门架板。施工线用于在龙门架板上拉一条大的直角线，线尽量收紧。然后用勾股定理来闭合钢尺，尺寸比较大，一般6，8，10m，比较准确。

首先，在两条控制线上测量尺寸，并用红铅笔标出。然后，两个人拉尺子，一个人摆动，使钢尺的尺寸稳定。然后，将施工线固定在龙门架上，用钢尺从头再校对一遍。确认后，挂线并用钢尺检查。根据图纸上的轴向尺寸，用钢尺测量点，垂直悬挂在地面上，这样开挖线就可以分别用石灰粉铺设，并用水准仪在龙门架上测量。

1.一般情况下，将钢板预埋在预先选定的内控点位置，用经纬仪在钢板上找到交点和槽口，作为垂直轴线测量的基点，然后用大锤将其吊起即可。使用线锤与轴的基点对齐。当线锤对准基点时，用对讲机通知楼层人员定位。对准下面的锤子时，对准人员应从两个相互垂直的方向观察锤子与钢板的差异，并通知楼上人员及时调整在钢丝中的位置。当锤尖和十字从两侧重合时，可以通知上固定点。

至于钢丝的弹性，重点是地板上的钢丝扭绞轮要特制，可以稍微调节高度，锁紧可靠，放线更方便。

2.由于楼层高，外脚手架，线锤法和外控法不适合，可以采用内窥镜法。也就是说，在每层的同一位置留两个预留孔，通过这两个孔引出下面楼层的轴线。如果留有三个孔，经纬仪就不能用了，只有锤子和钢尺才能完成放线。

3.-0.000以下采用外太空法，即控制桩铺设好，轴线用经纬仪测量。在-0.000以上采用内控法，即用经纬仪将控制轴线测量到首层平面，并将钢板预埋在首层平面的通视位置。用经纬仪在钢板上找出交点和槽口作为垂直轴线测量的基点，然后用垂直仪向上测量轴线n层。内控法是高层放线常用的方法。
